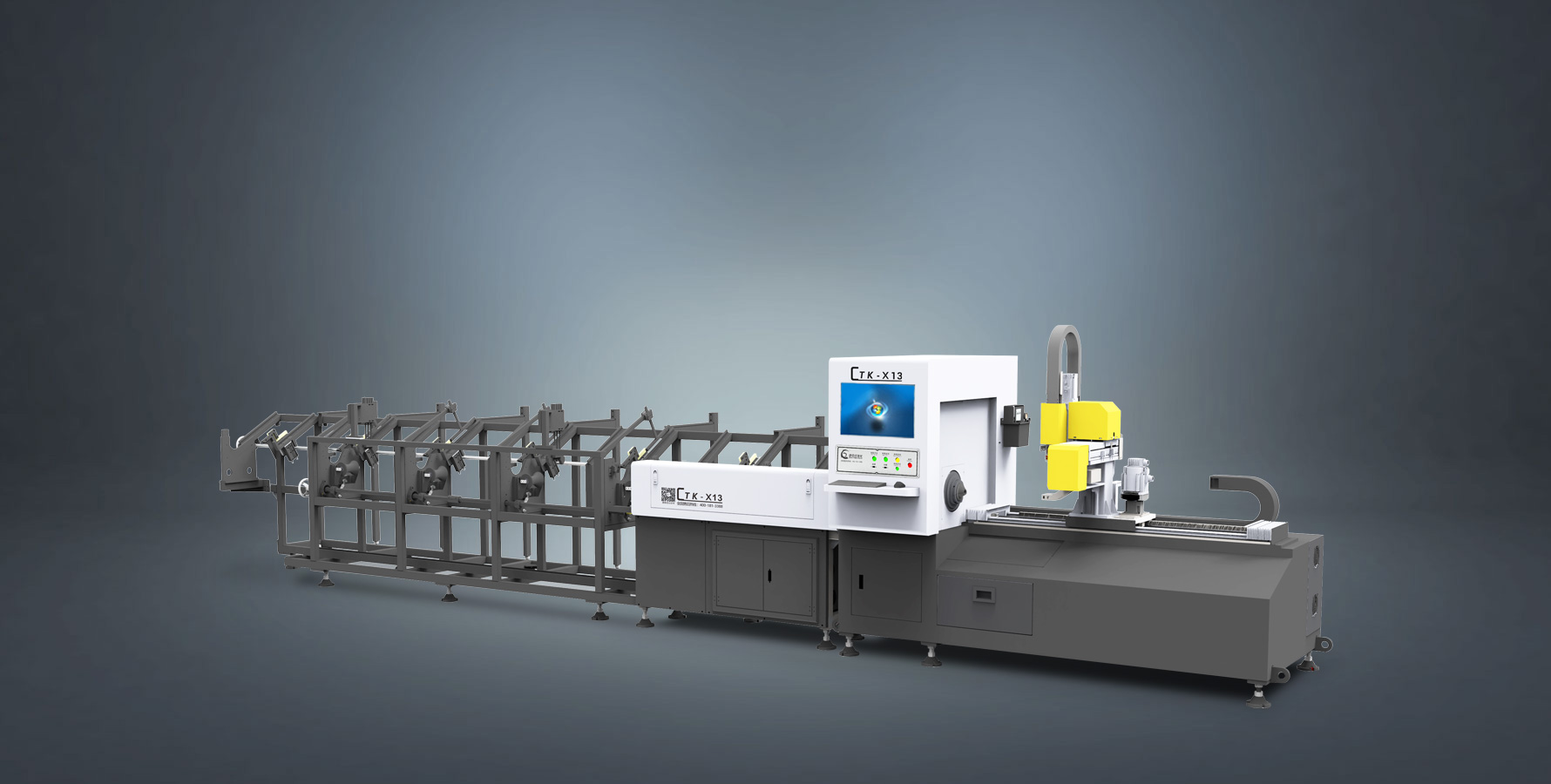

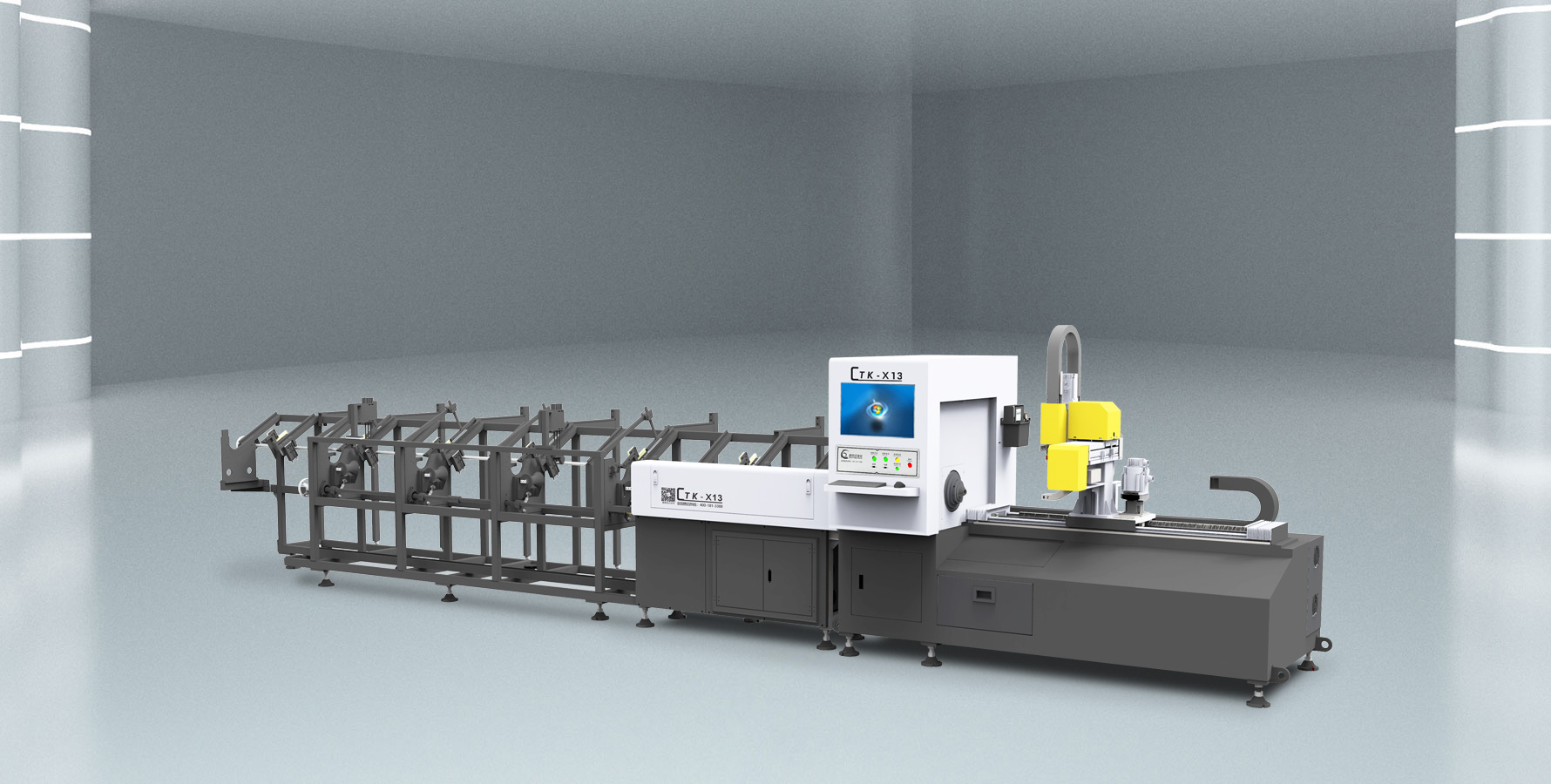

高速三维自动激光切管机

CTK-X13

Φ16mm~Φ80mm
圆管
16mm~80mm
矩方管
碳钢或不锈钢
材料类型
  • 150

    无限旋转 (rpm/min)
  • 0.05

    定位精度 (mm)
  • 0.05

    重复精度 (mm)

灵活多变 性价之冠

A系列全新换代激光切管机

1. 高速三维切割:1.5G加速度,卡盘无限旋转150RPM,切断、打孔、开槽效率高。


2. 多种管材形状:能加工圆管、方管、矩形管、椭圆管等形状。


3. 利用率最大化:尾料>40mm,一根管能切5种长度,料头料尾自动分离。


4. 智能总线系统:总线系统自主研发,易学易上手,能远程排除故障和升级。


5. 列料式上料系统:将管材平铺到待料区,自动换料,简单易操作,一人可看多台机。

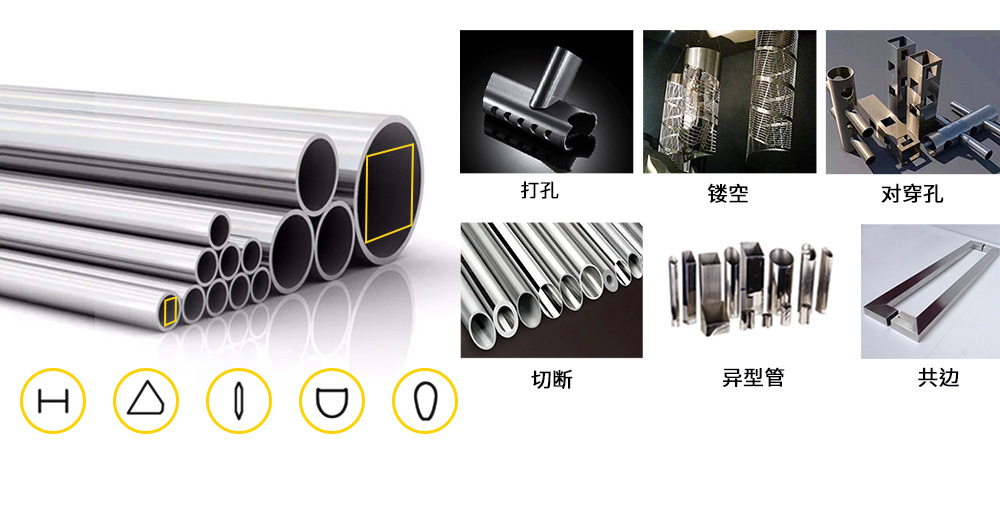

各类管材轻松应对

圆管直径φ8mm-80mm
矩形管/型材/异型管:φ10mm~80mm
不挑管材形状,能加工圆管、方管、椭圆管等形状。

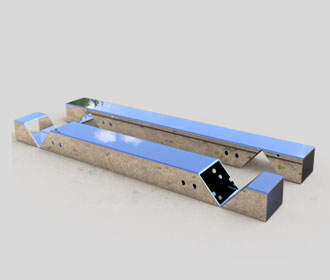

管材利用率最大化

尾料最短30mm;一根管能切5种不同长度;
不同长度及料头料尾能自动分离。

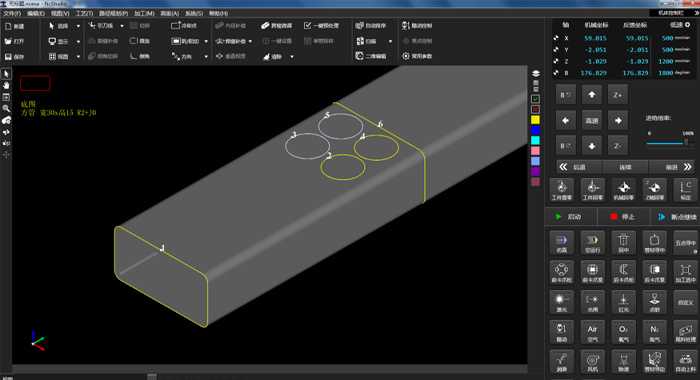

  • 中国人用中国芯,更懂切管

    凭借20多年深耕管材工艺研究,自主研发切管系统,人性化操作界面,易学易上手,能远程排除故障和升级。
    采用总线系统,系统响应快,切割速度快,加速度1.5G。
    数字化设备绩效系统、故障报修、平台热度、产能分析等高效功能,真正发挥工厂潜能。。

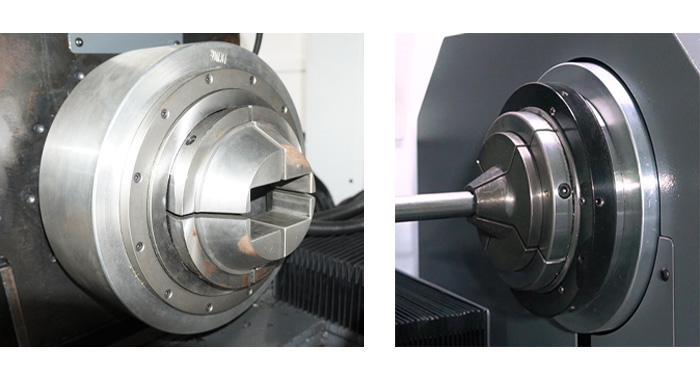

  • 高精密卡盘

    卡盘的旋转速度快,无线旋转,最快转速150RPM/min,
    模具安装容易,卡盘夹持速度快,可以灵活调整夹持力,可以不停机实现上下料,提高效率。

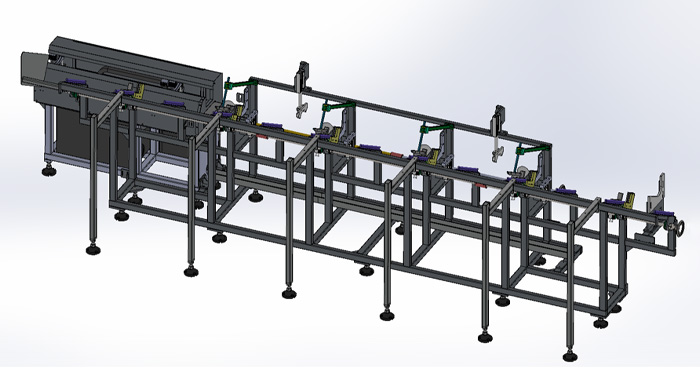

  • 列料式自动上料系统

    列料后自动上料:操作员只需将管材平铺到待料区,无需手动干预,一人可看十台机。
    不挑管材形状:适合圆管、方管、矩形管、椭圆管等管材加工。
    独立设计稳定上料:压料机构确保待料区无材料交叠现象,实现稳定生产。
    管材表面防刮设计:独特保护设计,有效防止管材表面摩擦刮伤。

不同配置,总有一款适合你

有多种配置可选,速度不变,价格美丽

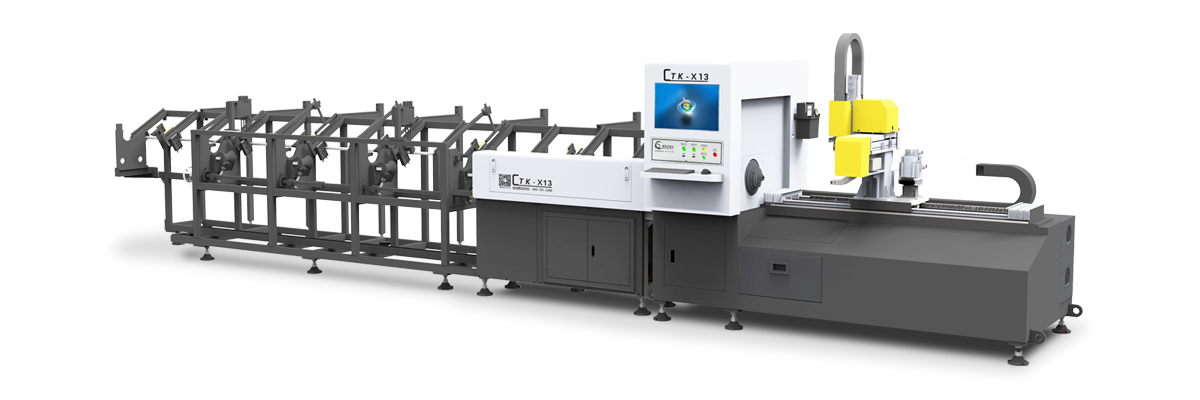

CTK-X13

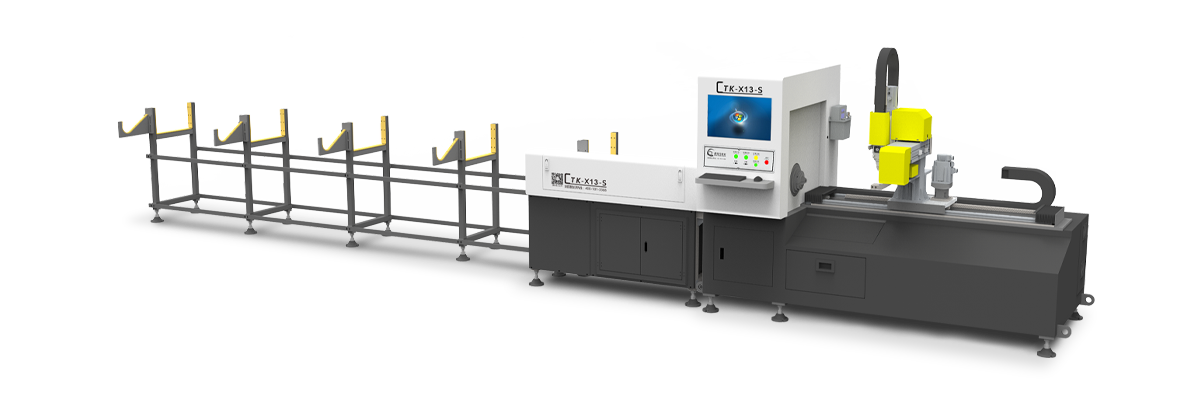

CTK-X13S

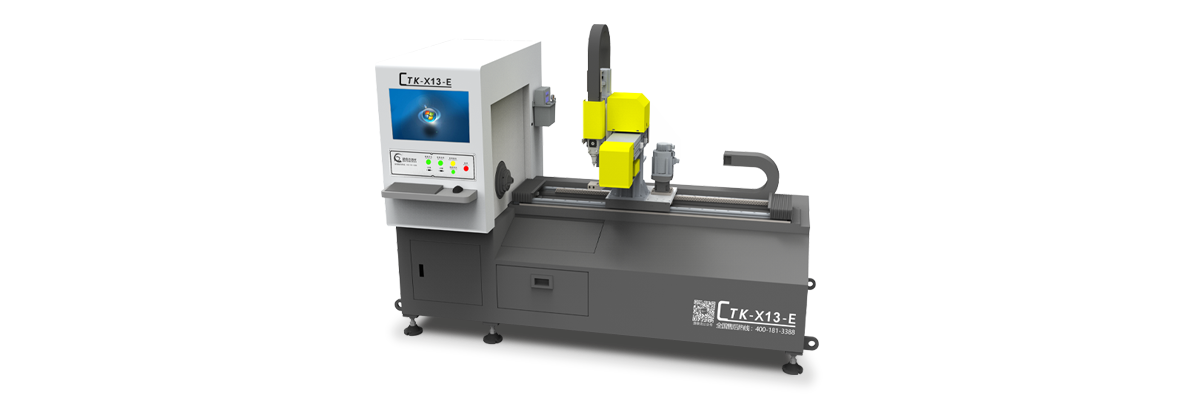

CTK-X13-E

技术参数

设备配置 参数
型号 CTK-X13
管材加工范围 自动上料: 圆管:φ8mm~80mm,矩方管:φ10mm~80mm
列料上料: 圆管:φ8mm~80mm,矩方管:φ10mm~80mm
加工长度范围 15~1000mm(其他长度可定制)
定位精度 ±0.05mm/m
控制系统 捷泰克智能切管系统
尾料长度 ≥30mm
最大单管重量 25kg(例:圆管φ80*2*6000mm)
占地面积 约10200*2500 mm

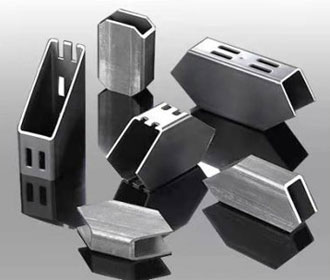

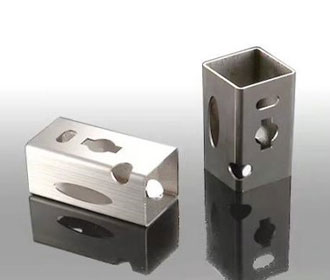

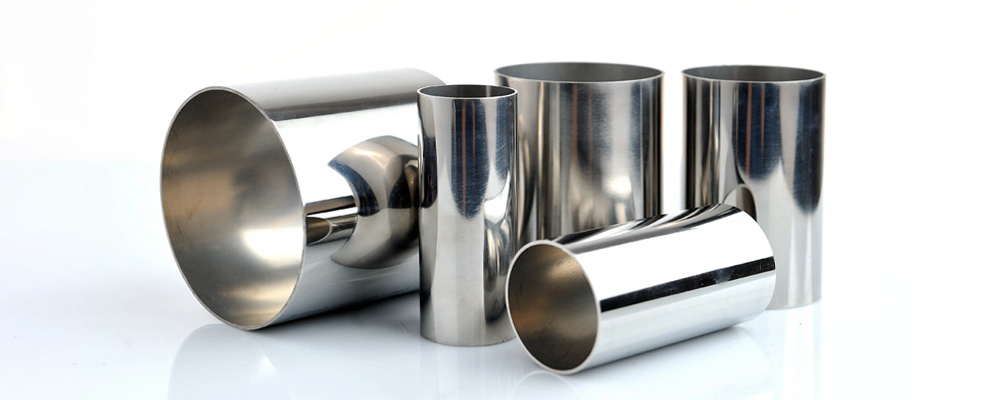

切割样品

切割样品
