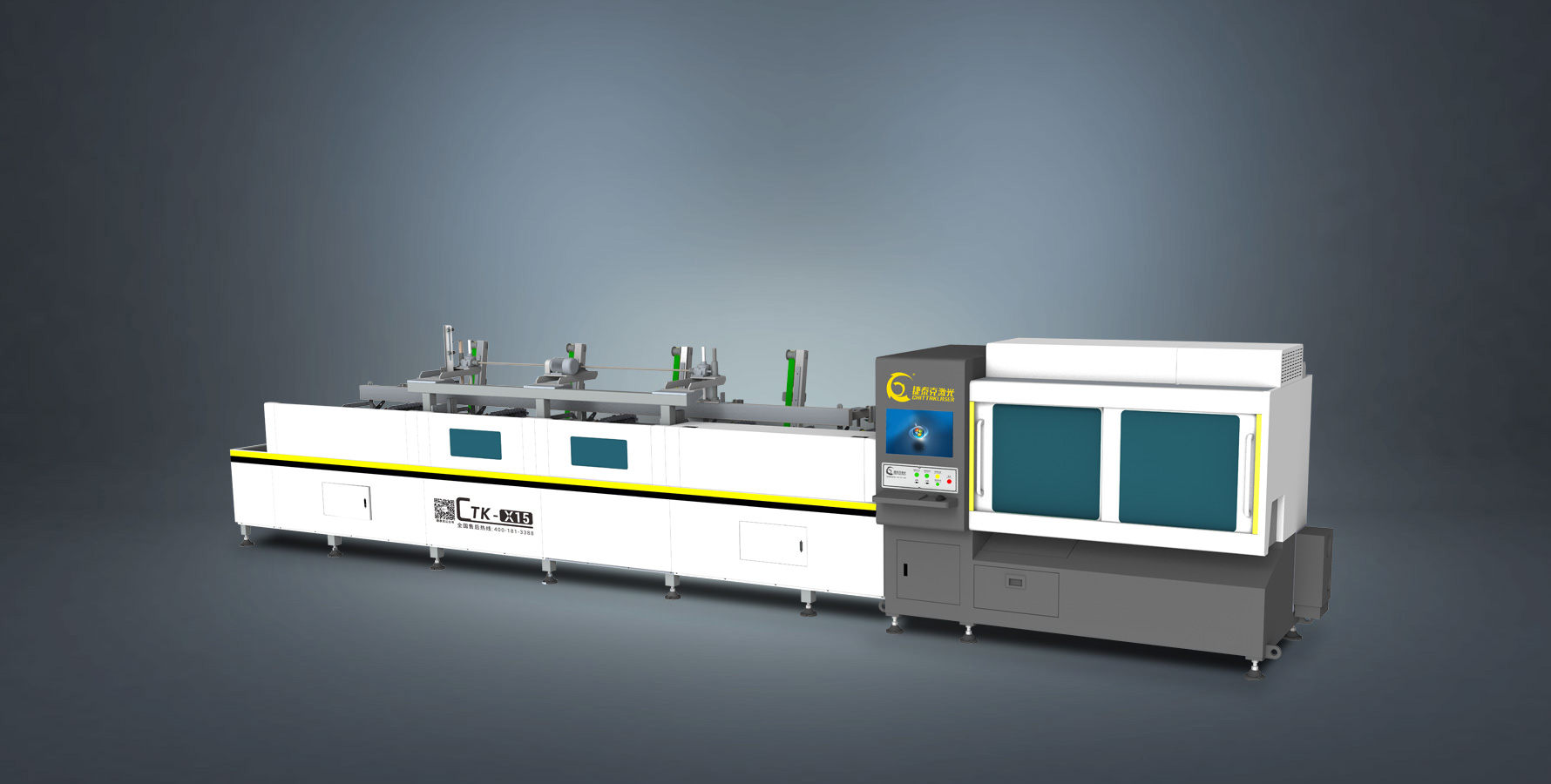

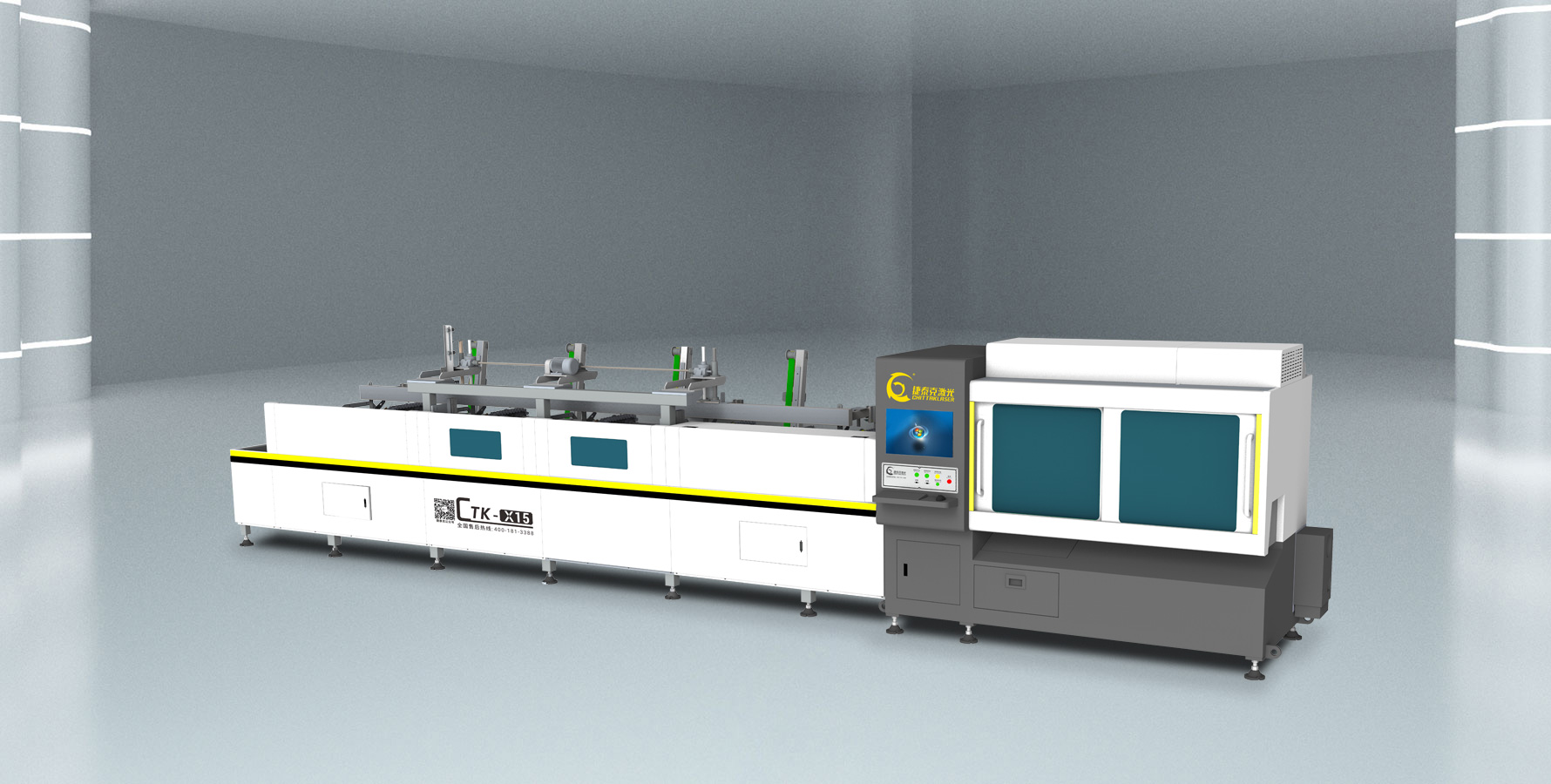

高速全能型三维激光切管机
CTK-X15
150
无限旋转 (rpm/min)0.05
定位精度 (mm)0.05
重复精度 (mm)A系列全新换代激光切管机
1. 高速三维切割：1.5G加速度，卡盘无限旋转150RPM，切断、打孔、开槽效率高。
2. 多种管材形状：能加工圆管、方管、矩形管、椭圆管等形状。
3. 利用率最大化：尾料＞40mm，一根管能切5种长度，料头料尾自动分离。
4. 智能总线系统：总线系统自主研发，易学易上手，能远程排除故障和升级。
5. 全自动上料系统：多形状、中小型管材、全程参数化控制，实现快速、稳定上料。
圆管直径φ16mm-80mm
矩形管/型材/异型管：外接圆≤φ80mm
多材质：不锈钢、碳钢、镀锌、铁、铜、铝
多形状：圆管、矩方管、异型管
尾料最短30mm；一根管能切5种不同长度；
不同长度及料头料尾能自动分离。
凭借20多年深耕管材工艺研究，自主研发切管系统，人性化操作界面，易学易上手，能远程排除故障和升级。
采用总线系统，系统响应快，切割速度快，加速度1.5G。
数字化设备绩效系统、故障报修、平台热度、产能分析等高效功能，真正发挥工厂潜能。。
卡盘的旋转速度快，无线旋转，最快转速150RPM/min，
模具安装容易，卡盘夹持速度快，可以灵活调整夹持力，可以不停机实现上下料，提高效率。
适用管材类型多：适用圆管、矩方管、椭圆等不同规格的管材。

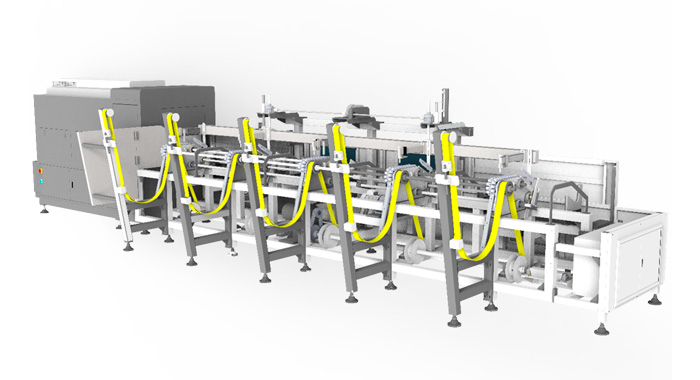

储料空间承重高：高刚性框架结构设计，储存量可达2吨。
自动上料速度快：传动部分空间结构紧凑，送料速度快，避免变形管材叠加导致卡料。
精准稳定自动送料：上料过程参数化控制，实现管材全自动上料。
管材表面防刮设计：独特保护设计，有效防止管材表面摩擦刮伤。
有多种配置可选，速度不变，价格美丽

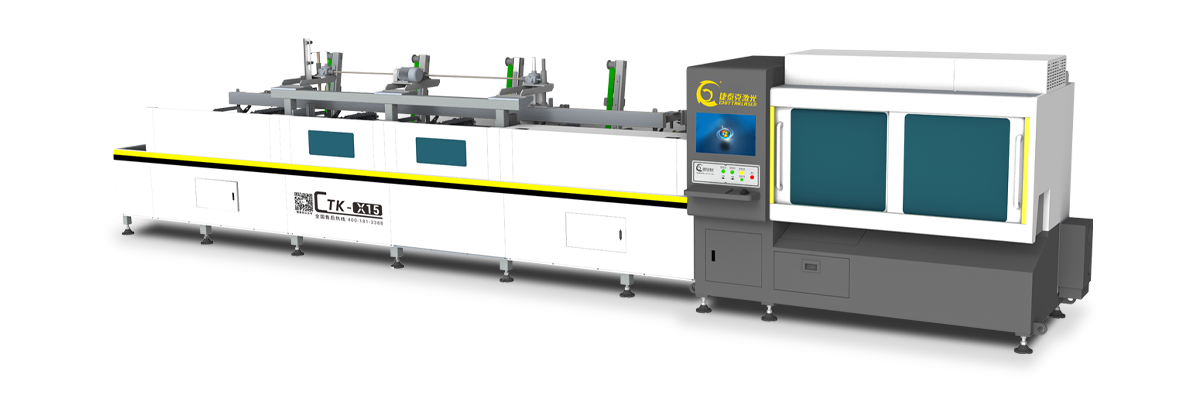

CTK-X15

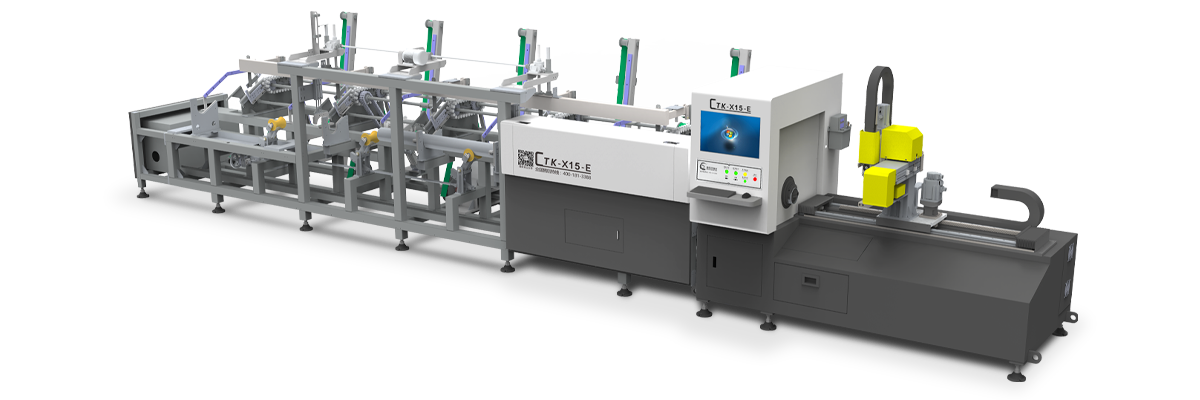

CTK-X15-E
| 设备配置 | 参数 | ||
|---|---|---|---|
| 型号 | CTK-X15 | ||
| 激光功率 | 1000W~3000W | ||
| 管材加工范围 |
圆管：直径φ16mm~80mm 矩方管/椭圆管：外接圆≤φ80mm |
||
| 定位精度 | ±0.05mm/m | ||
| 管材加工长度范围 | ≤6000mm | ||
| 尾料长度 | ≥30mm | ||
| 最大加速度 | 1.5G | ||
| 单根管材承重 | 25kg/m | ||
| 机器尺寸 | 约10200*2000*2500 mm | ||
