全能型3D自动激光切管机

CTK-A6

φ15mm-φ220mm
圆管
外接圆<220mm
方管/矩形管
≤6200mm
管材长度
  • 1~3

    激光功率 (kw)
  • 0.05

    定位精度 (mm)
  • 1G

    最大加速度 (m/s²)

灵活多变 性价之冠

A系列全新换代激光切管机

1. 加工性能优越:适用于15-220mm直径范围,多形状、多材质,三维高精度切割。


2. 高速切割系统:制图、排图更灵活,实现空间蛙跳、飞行切割等工艺,降本增效。


3. 高刚扎实床身:加强型一体化焊接床身,历经退火和两次时效处理,稳定更耐用。


4. 保养简单方便:前卡盘密封性好,防尘更耐用;后卡盘自动吹气,管壁更干净。

不挑形状加工

圆管直径:φ15mm~220mm
矩形管/型材/异型管:外接圆≤φ220mm
可在系统界面上直接制图,所画即所得,既能加快生产效率,
也能短时间内完成新品打样,助力企业降本增效。

  • 空间蛙跳,飞行切割

    采用空间蛙跳技术和飞行切割技术;
    五轴联动,空移路径优化,切割速度快,精度高。

  • 智能切管系统

    市场应用范围广泛的智能切管系统,人机交互界面,个性化设计,
    拥有丰富的管材加工数据,操作人员一学就会操作。

  • 专业全行程气动卡盘

    采用轻量化材质,自动精准定心,实现高速自动化加工;
    卡盘密封性好,避免切割粉尘进入,噪音小,更耐用;
    后卡带自动吹气,可以进行管内壁清洁,避免更多粘渣。

不同配置,总有一款适合你

有多种配置可选,速度不变,价格美丽

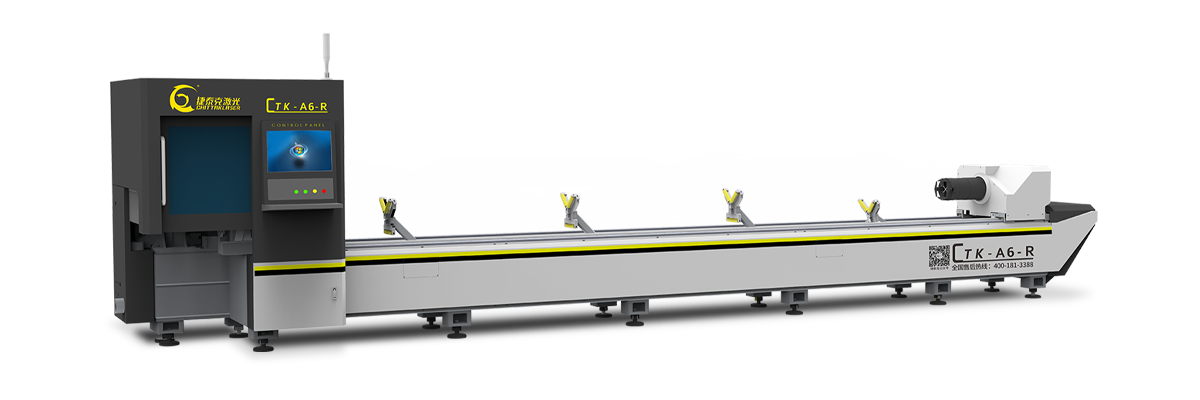

CTK-A6-R

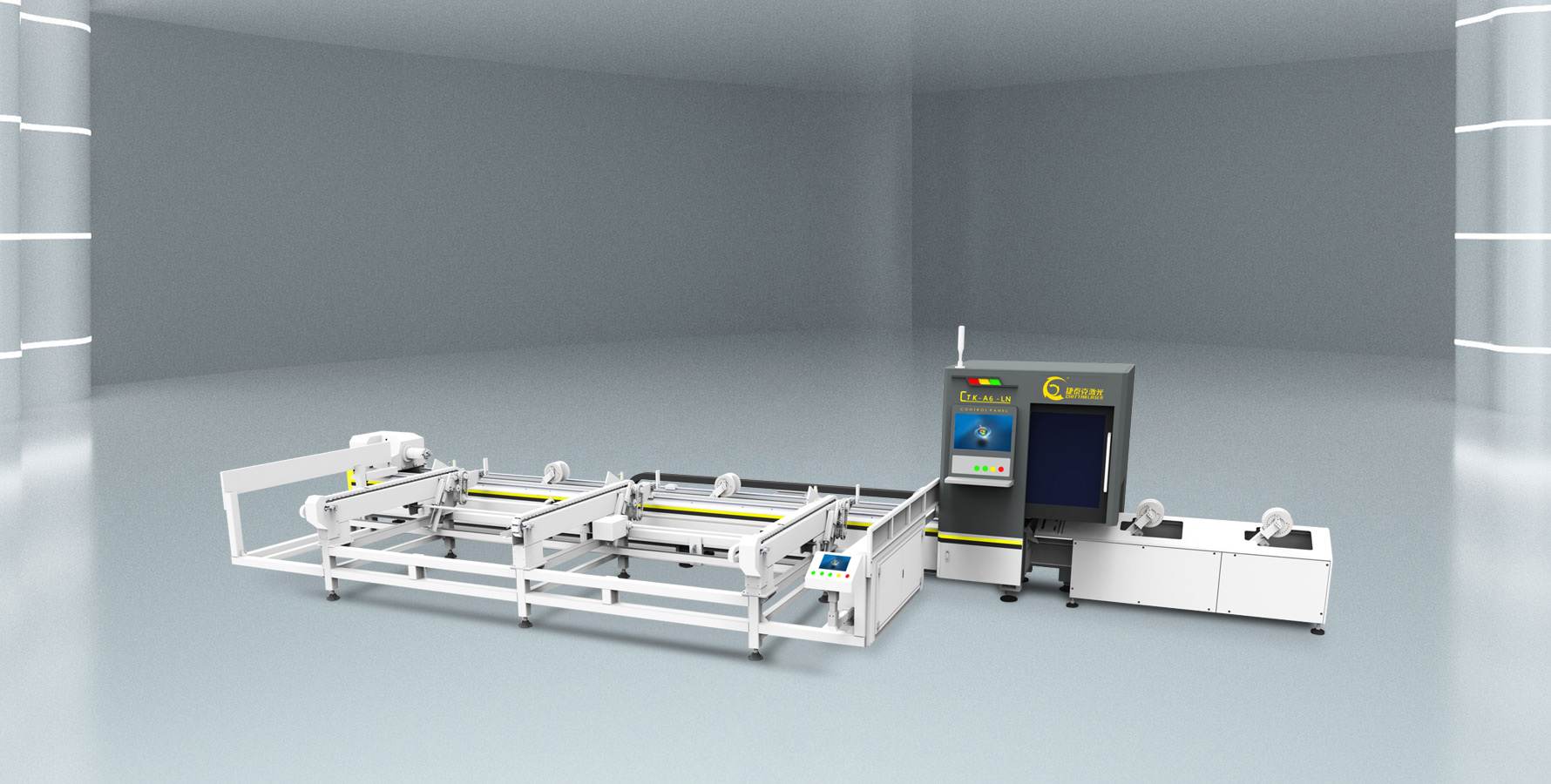

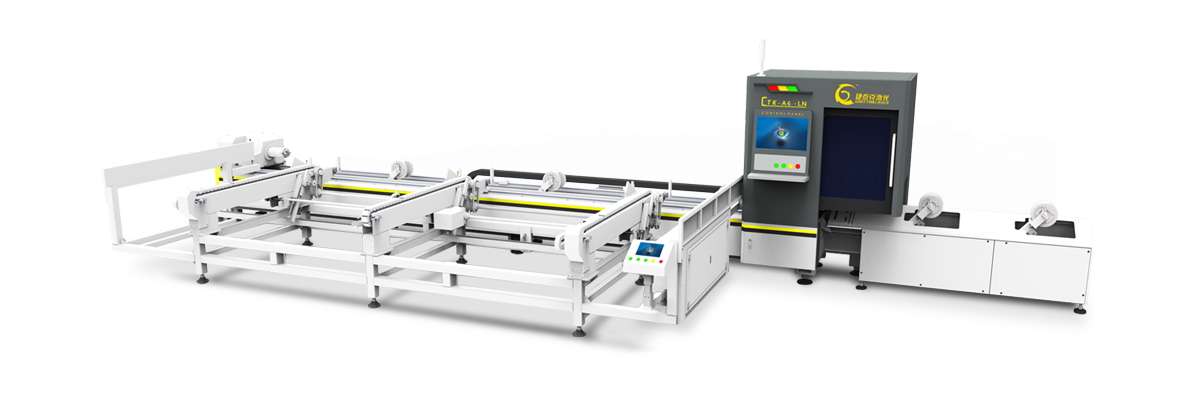

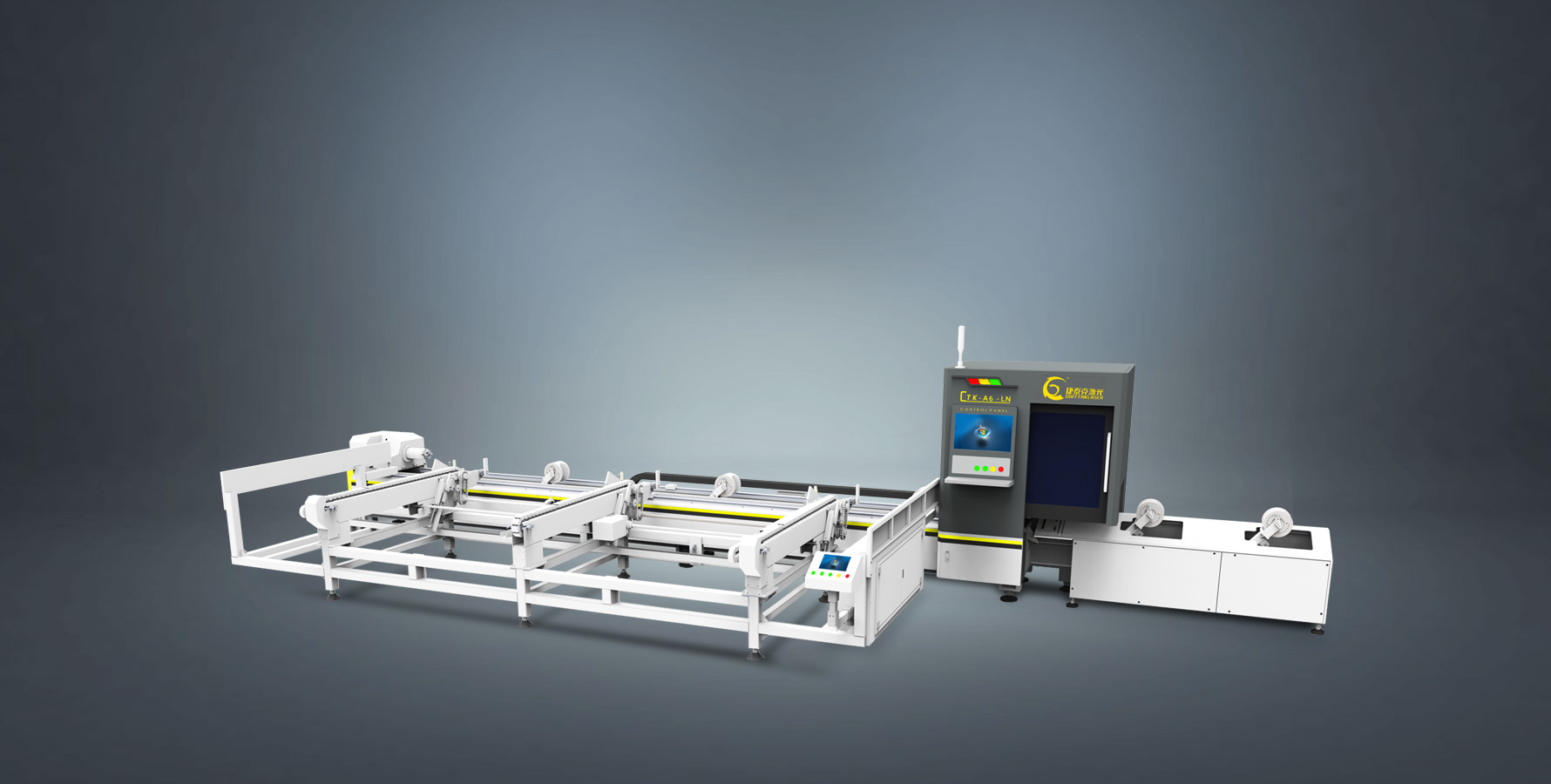

CTK-A6-LN

技术参数

设备配置 参数
型号 CTK-A6
激光功率 1000W~3000W
管材加工范围 圆管:直径φ15mm~220mm
矩形管/型材/异型管:外接圆≤φ220mm
定位精度 ±0.05mm/m
控制系统 柏楚专业切管系统
最大加速度 1G
单根管材承重 15kg/m
外形尺寸 约9600mm*3500mm*2400mm
整机重量 约5500kg

切割样品

切割样品
